交流电动机控制器的原理及特点

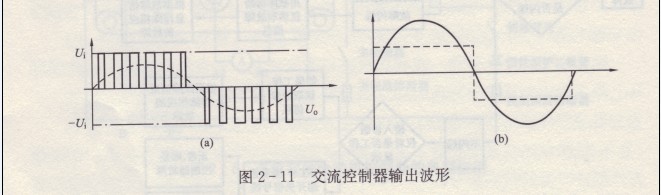

交流电动机控制器典型电路结构如图2-10所示，储能电池的直流电通过电力电子逆变器中IGBT开关按照一定规律开关，该电路中的每一相可以输出图2-11（a）按照一定规律变化的宽度不同的等幅方波，通过电动机的电感后成为图2-11（b）所示的正弦波，电动汽车电动机的转速与正弦波的频率成正比，通过调节正弦波的频率可以调节电动机的转速。

交流电动机控制器的特点是：

（1）交流电动机控制器与直流电动机控制器相比，具有终生免维护，增加电动汽车的可靠性和稳定性。

（2）采用再生制动，能够减小刹车距离和机械磨损，增加续驶里程。

（3）调速范围宽、效率高、体积小。
