以电为核心,电动汽车的核心部件可总结为大三电、小三电。大三电即电机、电控、电池,小三电则有不同的说法。有人将“电动空调、电动刹车、电动转向”称为小三电,也有人将“DC/DC变换器、车载充电机、高压配电盒”称为小三电。本文主要介绍DC/DC变换器、车载充电机、高压配电盒,供参考。

一、DC/DC变换器

DC/DC变换器(DC/DC convertor)是将某一直流电源电压转换成任意直流电压的变换器。作为电动汽车动力系统中很重要的一部分,它的一类重要功能是为动力转向系统、空调以及其他辅助设备提供所需的电力;另一类功能,是出现在复合电源系统中,与超级电容串联,起到调节电源输出,稳定母线电压的作用。


图:给车载电气供电的DC/DC在电动汽车电气系统中的位置

给车载电气供电的DC/DC在选型时,并不是直接将全部电气功率加在一起,来计算需求,而是把用电设备分为长期用电、连续用电、短时间间歇用电和附加用电设备等类型,并赋予不同的权值。下表列出各类设备所消耗功率,供参考。


    目前,厂家生产的电动汽车DC/DC变换器功率有1kW、1.2kW、1.5kW、2kW、2.5kW、3kW、5kW等。生产DC/DC变换器的国外企业有TDK、博世、大陆、德尔福、联合电子、艾默生等,国内企业有欣联达科技、欣锐科技、力工新能源、洛阳嘉盛、深圳威迈斯、金霆正通等。

DC

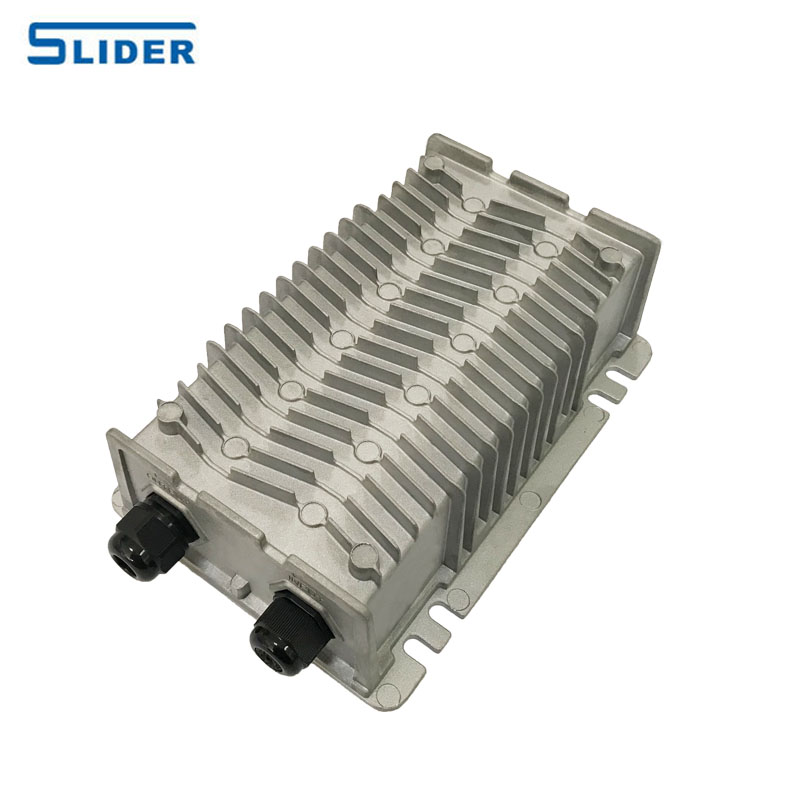

图为欣联达电控DC/DC变换器产品

二、车载充电机

车载充电机(on-board charger;OBC)是固定安装在电动汽车上的控制和调整蓄电池充电的电能转换装置。车载充电机具有为电动汽车动力电池安全、自动充满电的能力,其依据电池管理系统(BMS)提供的数据,动态调节充电电流或电压参数,执行相应的动作,完成充电过程。

车载充电机由两大部分组成:电源部分和充电机控制主板。其中,电源部分主要作用是将220V交流电转化为直流电;充电机控制主板主要是对电源部分进行控制、监测、计算、修正、保护以及与外界网络通信等功能,是车载充电机的“中枢大脑”。

目前,国内车载充电机功率主要有3.3kW、6.6kW,其他还有2kW、10kW、20kW、40kW等。生产车载充电机的国外企业主要有科世达、博世、艾默生、法雷奥、英飞凌等企业,国内企业有欣锐科技、力工新能源、洛阳嘉盛、南京中港电力、富特科技、英威腾、通合电子、得润电子、深圳威迈斯、金霆正通等。


图为力工新能源3.3kW车载充电机(左)和6.6kW车载充电机(右)

三、高压配电盒

高压配电盒(Power Distribution Unit;PDU)是新能源车高压系统解决方案中的高压电源分配单元。纯电动汽车高压配电盒里面有铜排、断路器、空开、接触器、软启、变频器、变压器、高压继电器、熔断器、浪涌保护器、互感器、电流表、电压表、转换开关等。在电动汽车上,与高压配电盒相连接的高压部件包括:动力电池、电机控制器、变频器、逆变电源、电动空调、电动除霜、充电座等。


常见的高压配电盒设计方式有配电盒为一独立零部件或高压配电盒与其他零部件集成在一个盒体内。
