欣联达控制器接口信息
2017-11-10
欣联达控制器分四种接口

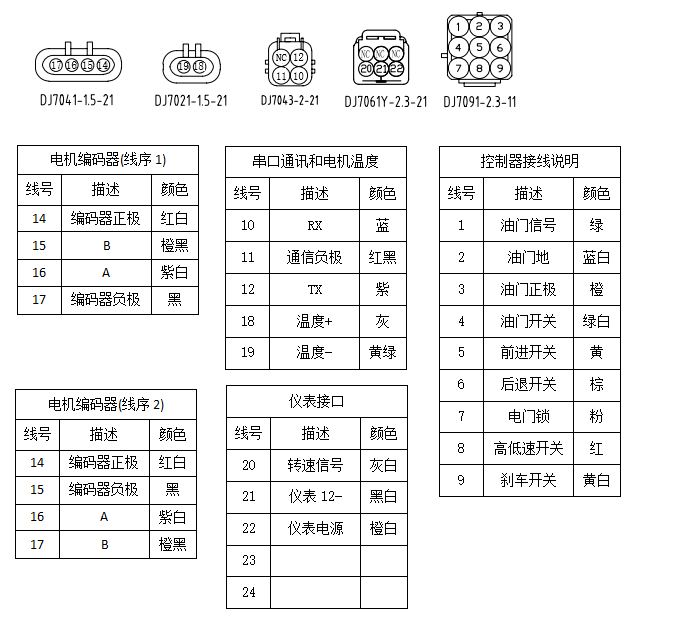

1. XY20（通用带CAN）

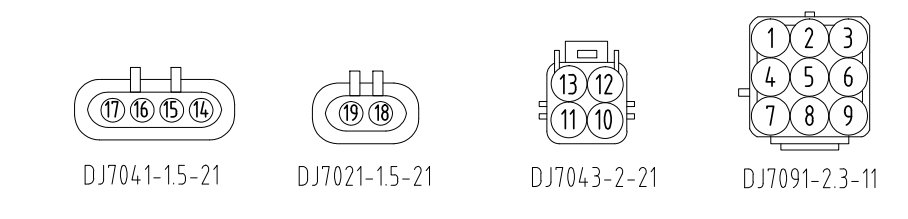

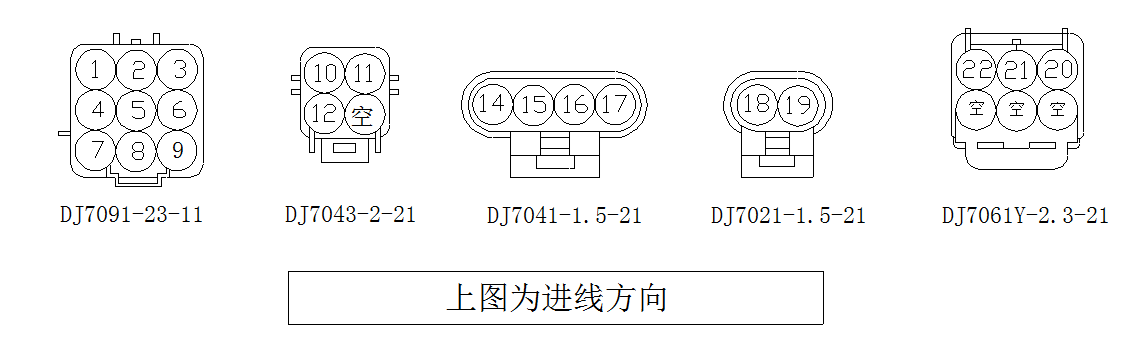

上图为（电机控制器进线方向）

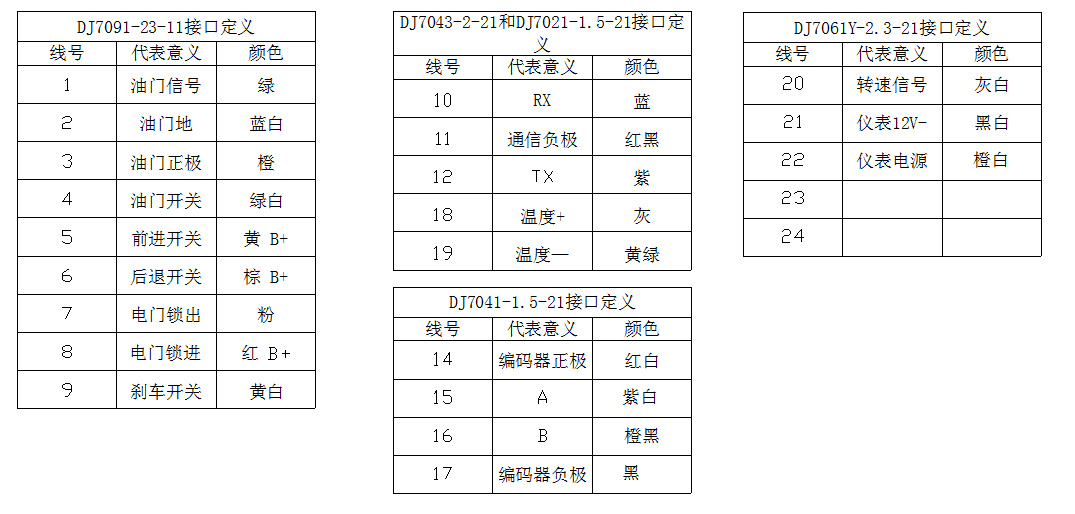

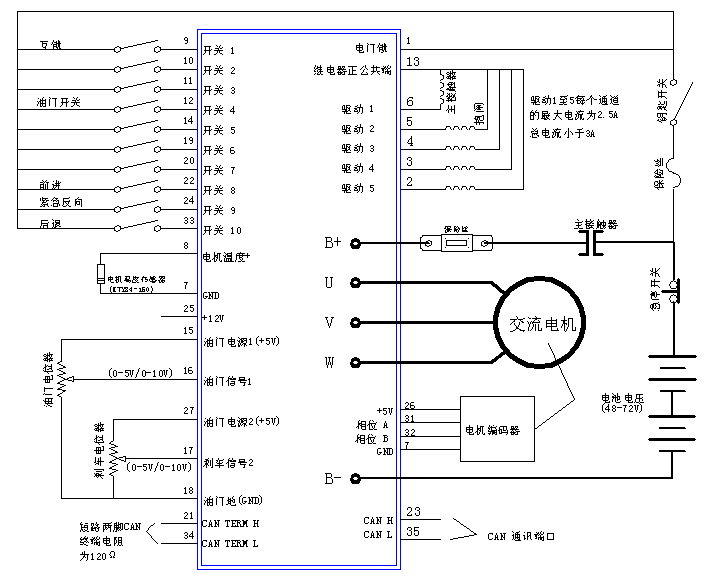

下图为（电机控制器的接口定义）

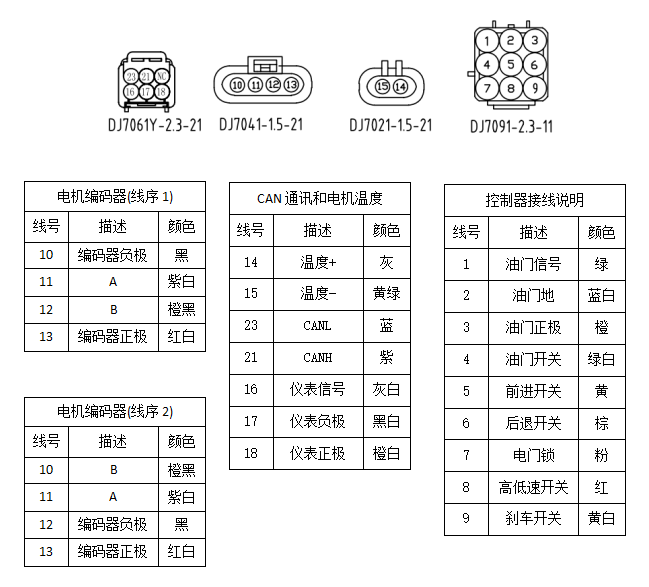

2.XY18（通用非CAN）

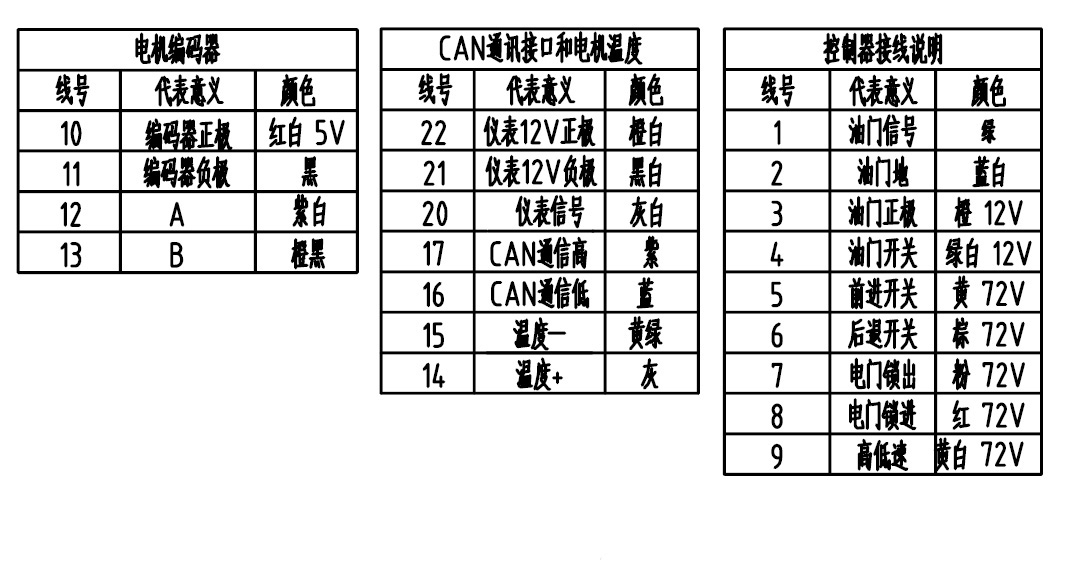

下图为（电机控制器的接口定义）
3.XY38（御捷专用线束）

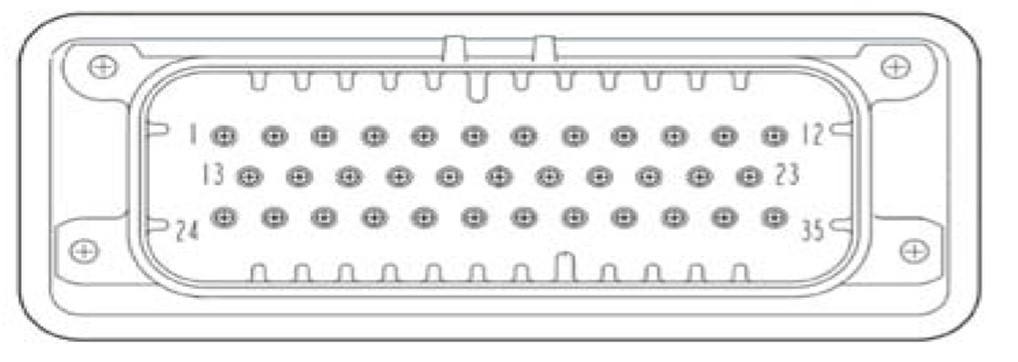

上图为（电机控制器进线方向）

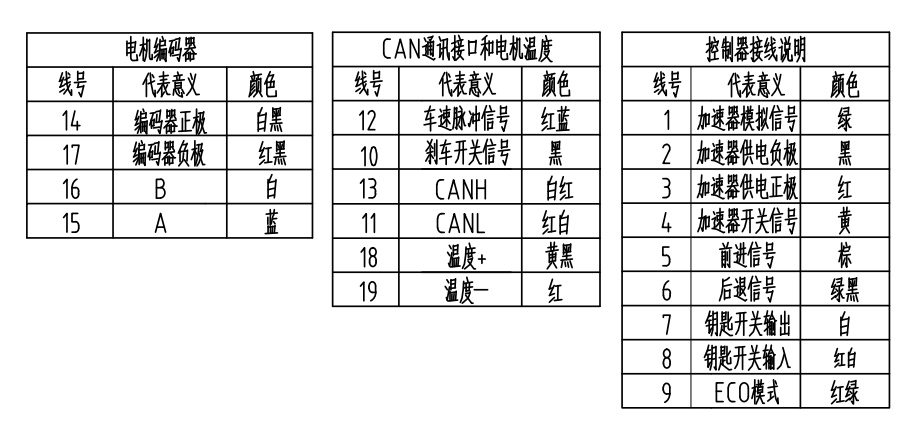

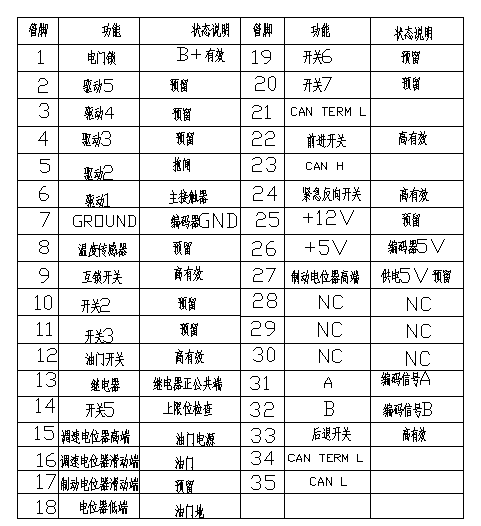

下图为（电机控制器的接口定义）

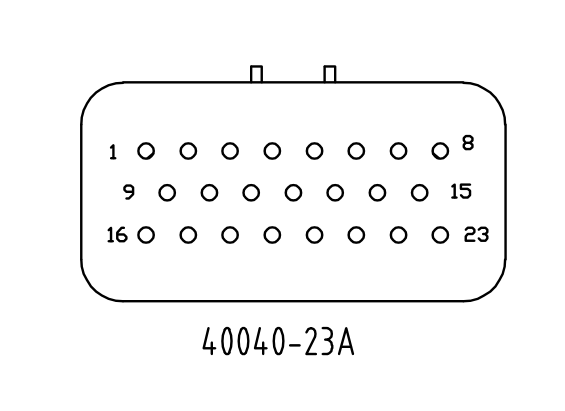

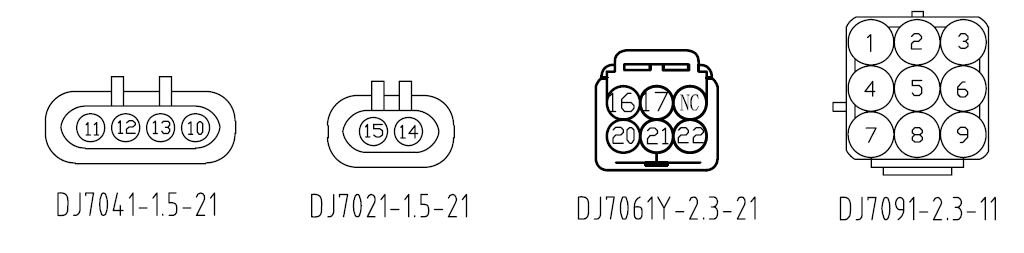

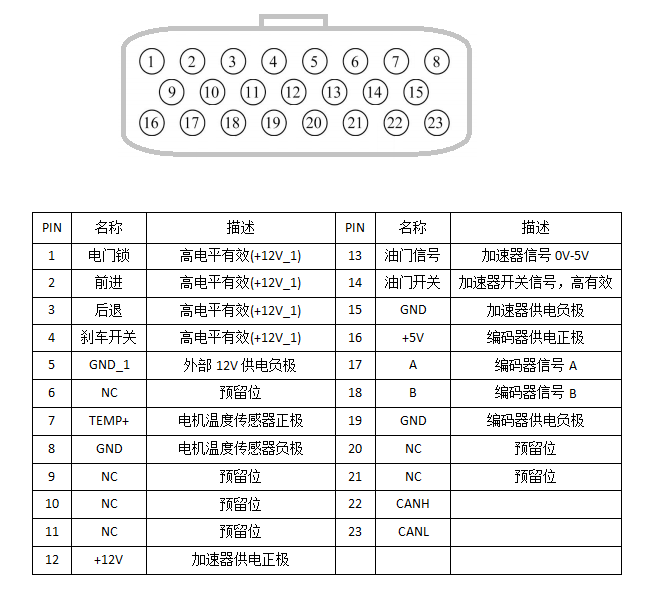

4.低速车23芯接口定义
下图为（电机控制器的接口定义）

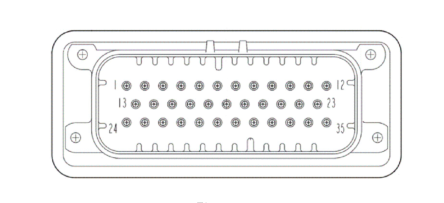

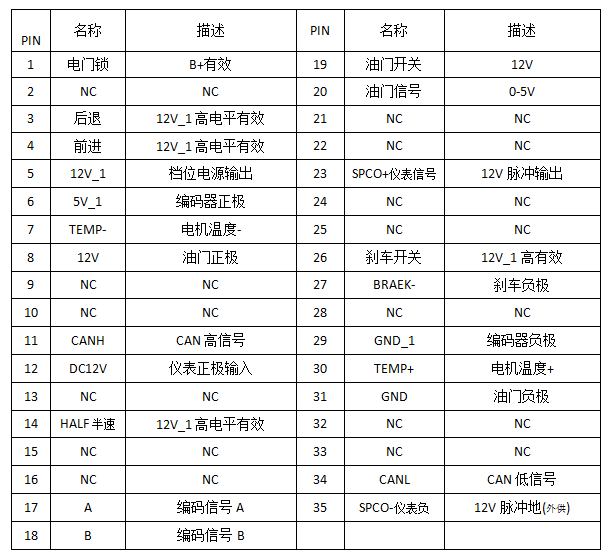

5.低速车35芯接口定义

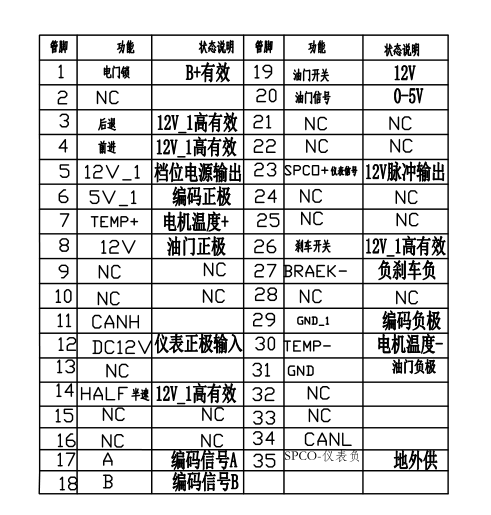

下图为（电机控制器的接口定义）

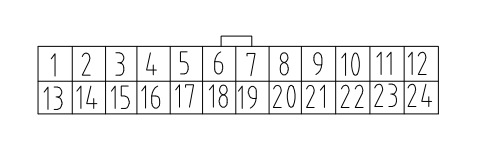

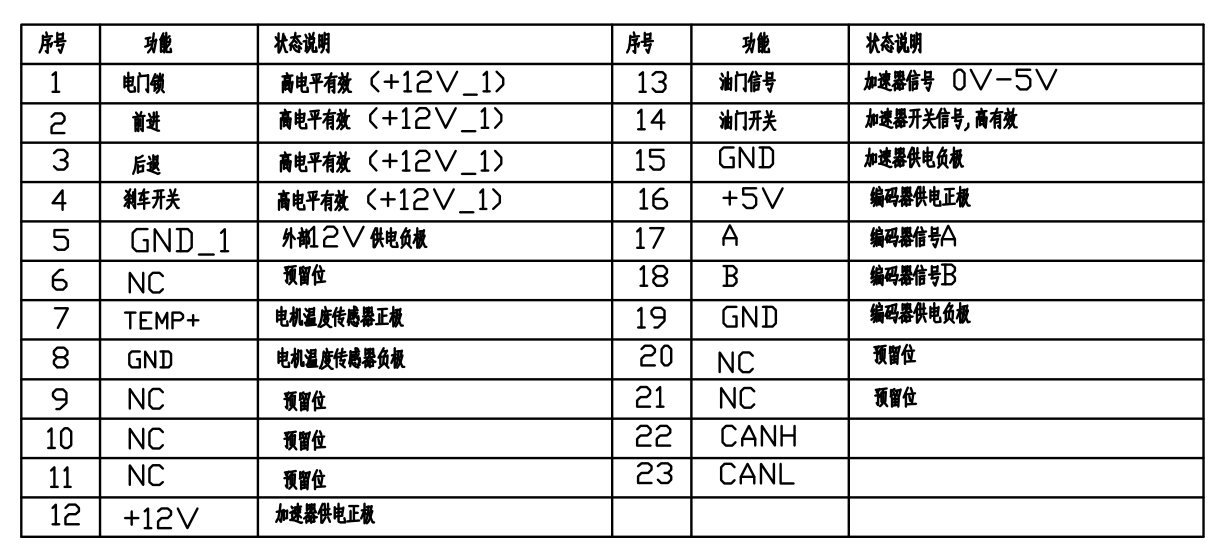

6.低速车24芯接口定义

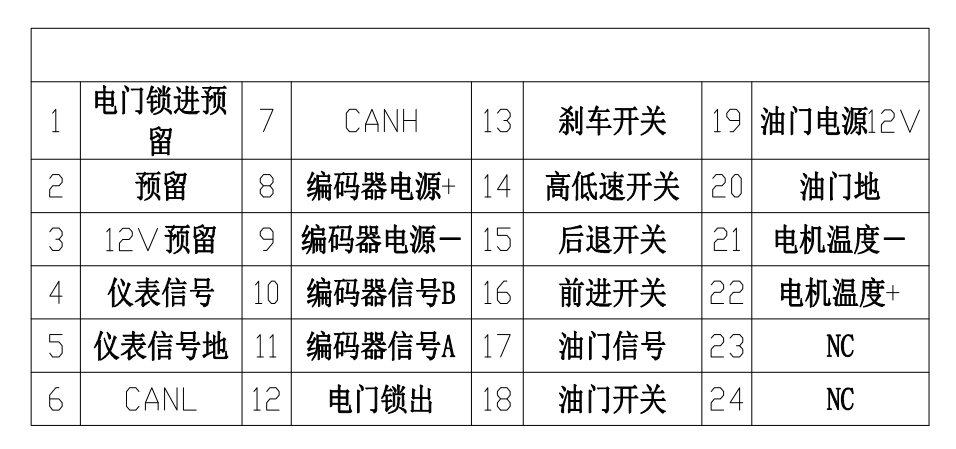

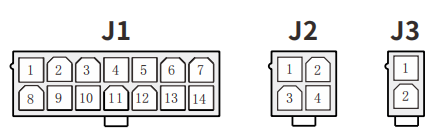

下图为（电机控制器的接口定义）
7.叉车控制器接口

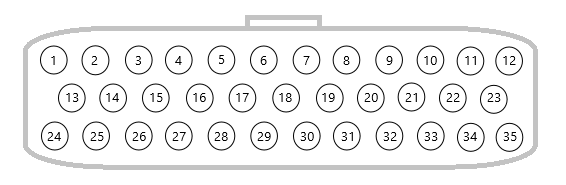

下图为（电机控制器的接口定义）
